Center Hall Thermo-electric Modules

单孔致冷器

出于客户需求设计的标准产品

特征

应用于光学领域的多种制冷以及加热场合。
主要用途是工业机器，光学机器等。
标准厚度公差是±0.025mm

使用用途例

  • ・光学领域/工业·计算用红外激光二极管
  • ・DVD光源用（红色，蓝色，紫色）其他
  • ・推荐最大式样温度是135℃

式样

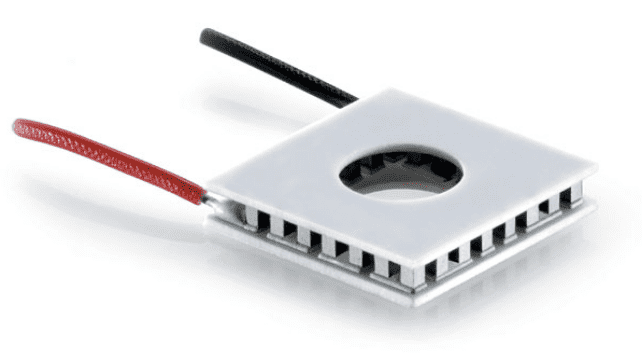

Square（方形）

品名 Imax(A) Vmax(V) △Tmax(℃) Qcmax(W) 外形尺寸（mm） PDF
W1 L1 D1 T 特性 图纸
20083/023/030B 3.0 3.30 83 5.1 15.1 15.1 5.0 2.90
20063/023/030B 3.0 3.30 83 5.1 15.1 15.1 6.7 2.90
20043/023/030B 3.0 3.30 83 5.1 18.0 18.0 8.0 2.90
20083/023/040B 4.0 3.30 83 6.8 15.1 15.1 5.0 2.90
20063/023/040B 4.0 3.30 83 6.8 15.1 15.1 6.7 2.90
20043/023/040B 4.0 3.30 83 6.8 18.0 18.0 8.0 2.90
20045/125/060B 6.0 17.77 83 55.81 39.7 39.7 4.7 3.55

●有准备各种热电致冷器的式样图纸·特性图

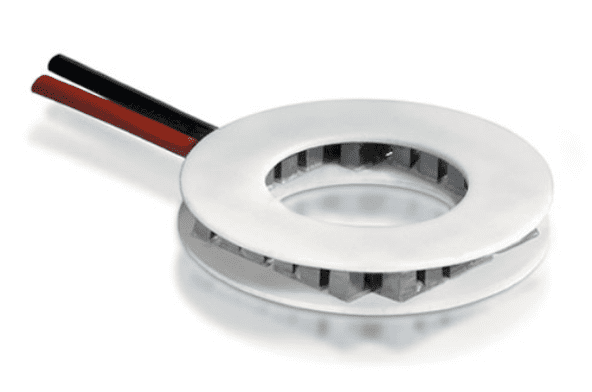

Round（圆形）

品名 Imax(A) Vmax(V) △Tmax(℃) Qcmax(W) 外形尺寸（mm） PDF
DO DI T 特性 图纸
20065/014/060B 6.0 2.00 83 6.3 26.00 14.00 3.10

●可以提供各种热电致冷器的式样图纸·特性图

基板式样

  • A：表面陶瓷基板标准品，
    厚度公差±0.15mm
  • C：吸热侧表面金属化基板，
    厚度公差±0.15mm
  • H：放热侧表面金属化基板，
    厚度公差±0.15mm
  • M：吸热侧·放热侧表面金属化基板，
    厚度公差±0.15mm

※C、H以及M型的厚度尺寸不一样

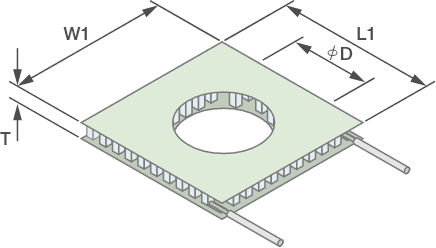

形状1

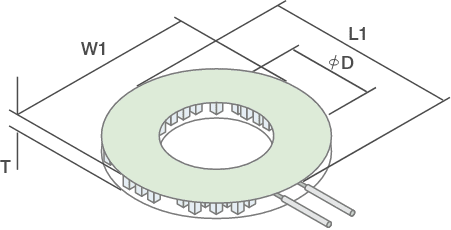

形状2
