Ferrofluidic Seals
(FerroSeals)

真空シール

Magnetic Fluid Seal

磁性流体シール（フェローシール）

ソリッドシャフトフェローシール

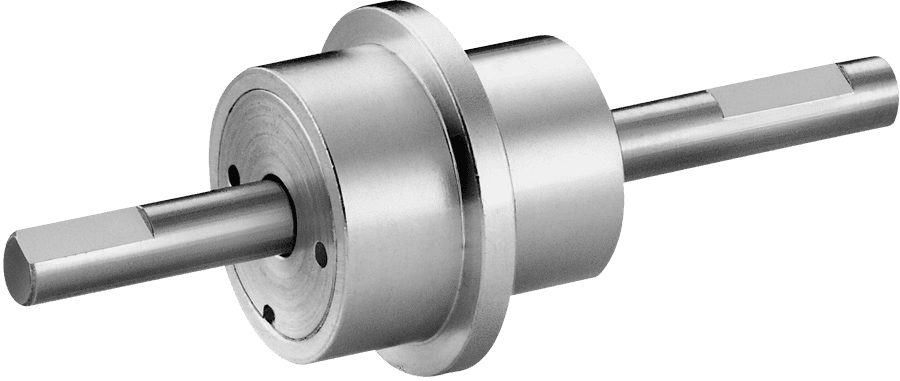

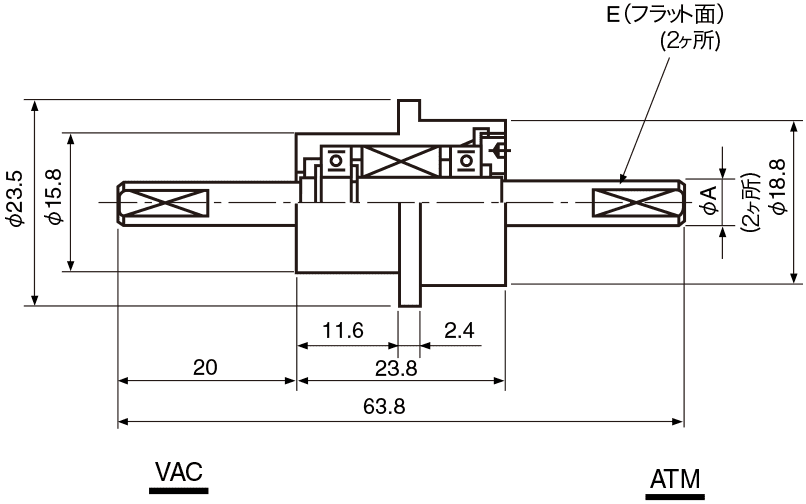

ミニチュアフェローシール

モデルナンバー	SML004 NN		SML005 NN		SML006 NN
シャフト径	004		005		006
A	4	＋0	5	＋0	6	＋0
A	4	－0.018	5	－0.018	6	－0.018
E	深　0.5		深　0.5		深　0.5
E	長さ　10		長さ　10		長さ　10
ハウジング端面Oリング	P16
許容伝達トルク [N・m]	0.57		0.63		0.63
参考到達圧力 [Pa]	10^-6
使用温度範囲 [℃]	室温～80
使用雰囲気	不活性ガス
ハウジング材質	SUS303
シャフト材質	SUS630
Oリング材質	フッ素ゴム

性能値は、当社によるテスト結果あるいは計算値であり、保証値ではありません。

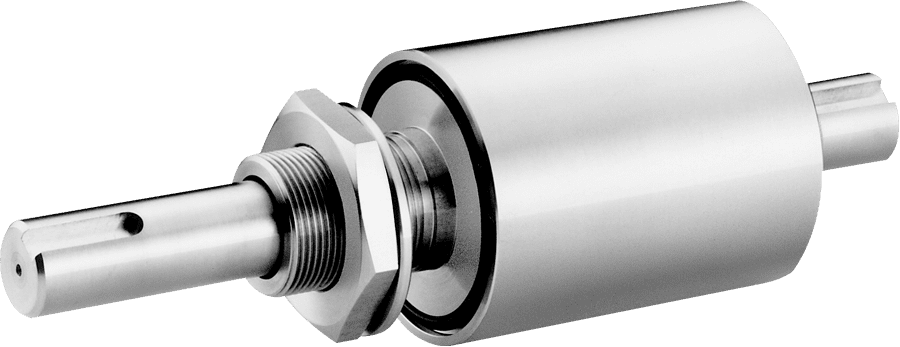

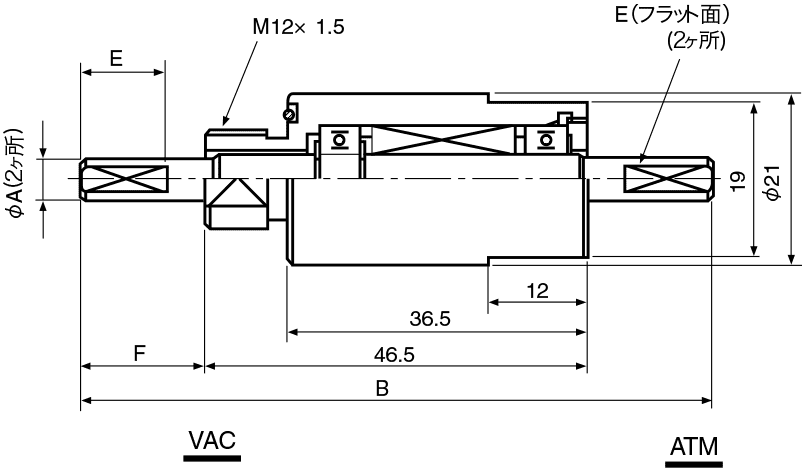

ミニチュアフェローシール（ネジ付）

モデルナンバー	SSL004 NN		SSF004 NN		SSL005 NN		SSF005 NN		SSL006 NN		SSF006 NN
シャフト径	004		004		005		005		006		006
A	4	＋0	4	＋0	5	＋0	5	＋0	6	＋0	6	＋0
A	4	－0.018	4	－0.018	5	－0.018	5	－0.018	6	－0.018	6	－0.018
B	76.5		76.5		76.5		76.5		76.5		76.5
E	深　0.5		深　0.5		深　0.5		深　0.5		深　0.5		深　0.5
E	長さ　10		長さ　10		長さ　10		長さ　10		長さ　10		長さ　10
F	15		15		15		15		15		15
ハウジング端面Oリング	S14
許容伝達トルク [N・m]	0.57		0.57		0.63		0.63		0.63		0.63
参考到達圧力 [Pa]	10^-6
使用温度範囲 [℃]	室温～80
使用雰囲気	不活性ガス		活性ガス		不活性ガス		活性ガス		不活性ガス		活性ガス
ハウジング材質	SUS303		SUS304		SUS303		SUS304		SUS303		SUS304
シャフト材質	SUS630
Oリング材質	フッ素ゴム

性能値は、当社によるテスト結果あるいは計算値であり、保証値ではありません。
