Ferrofluidic Seals
(FerroSeals)

真空シール

Magnetic Fluid Seal

磁性流体シール（フェローシール）

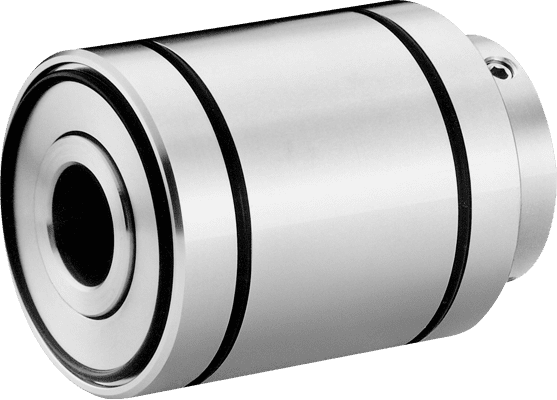

ホローシャフトフェローシール

スルーホールフェローシール

モデルナンバー HTL010
CN		 HTL020
CN		 HTL025
CN		 HTL030
CN		 HTL040
CN		 HTL050
CN		 HTL075
CN
シャフト径 010 020 025 030 040 050 075
A 10 ＋0.03 20 ＋0.04 25 ＋0.04 30 ＋0.04 40 ＋0.05 50 ＋0.05 75 ＋0.06
＋0.01 ＋0.02 ＋0.02 ＋0.02 ＋0.02 ＋0.02 ＋0.03
B 78 82.5 88 93 96 98 115
C 64 68.5 74 79 80 82 96
D 48 ＋0 58 ＋0 63 ＋0 73 ＋0 88 ＋0 98 ＋0 137 ＋0
－0.02 －0.03 －0.03 －0.03 －0.04 －0.04 －0.04
E 34 44 49 54 69 79 109
F 10 10 10 10 12 12 15

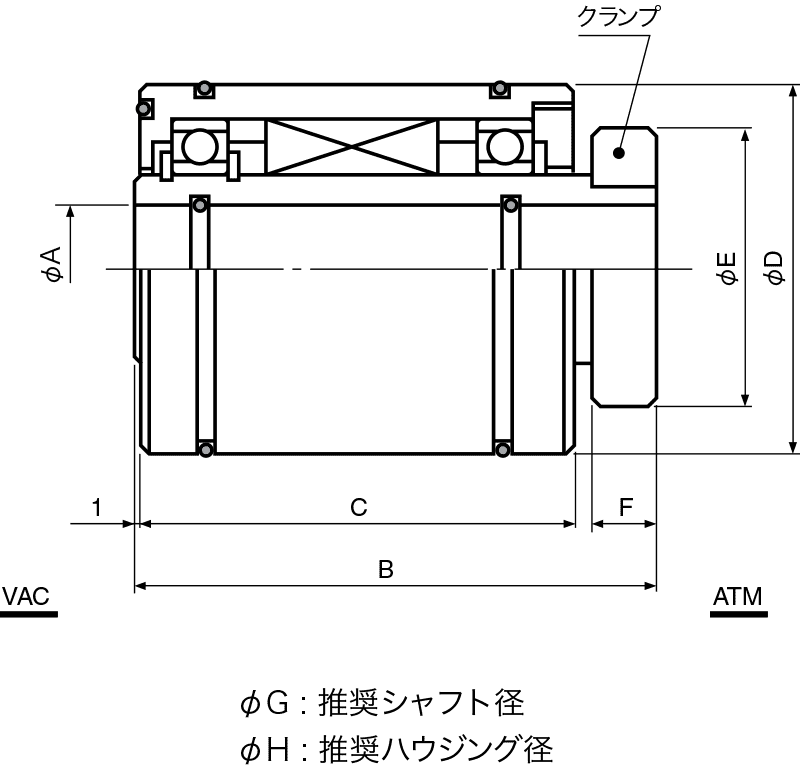

G 10 －0.01 20 －0.01 25 －0.01 30 －0.01 40 －0.01 50 －0.01 75 －0.01
－0.03 －0.03 －0.03 －0.03 －0.03 －0.03 －0.04
H 48 ＋0.05 58 ＋0.06 63 ＋0.06 73 ＋0.06 88 ＋0.07 98 ＋0.07 137 ＋0.08
＋0.03 ＋0.03 ＋0.03 ＋0.03 ＋0.04 ＋0.04 ＋0.05
シャフト内径Oリング S10 S20 S25 S30 S40 S50 S75
ハウジング端⾯Oリング S38 S48 S53 S60 S75 S85 S125
ハウジング外径Oリング S45 S55 S60 S70 S85 S95 S132
参考到達圧⼒ [Pa] 10-6
使用温度範囲 [℃] 室温〜80
使用雰囲気 不活性ガス
ハウジング材質 SUS303
シャフト材質 SUS630
Oリング材質 フッ素ゴム

オプション：クランプなし（モデルナンバー：HTL○○○NN）

性能値は、当社によるテスト結果あるいは計算値であり、保証値ではありません。
